قوطی کلید و پریز سقفی
Roof Switch Box
سوئیچ باکس جهت جلوگیری از ورود بتن
قوطی کلید پریز سقفی چیست؟
ساختن محل نصب و خروج کابل‌هایی شبیه روشنایی سقفی یا لوستر در سیستم‌های جدید ساخت و ساز که به روش صنعتی انجام می‌گیرد، باید قبل از بتن‌ریزی مورد بررسی قرار گیرد. سیستم‌های جدید در ساخت و ساز به شیوه‌ی صنعتی، توسط سیستم‌های قالب بندی لارج پنل یا تونل فرم یا هوپاد و... صورت می‌گیرد. در این سیستم‌های قالب‌بندی دیوار و سقف در یک مرحله صورت می‌گیرد و بتن‌ریزی به شکل یکپارچه برای دیوار و سقف اجرا می‌شود. انجام کارهای تاسیساتی و سیم کشی در این نوع سازه‌ها قبل از بتن‌ریزی انجام می‌شود و مطابق نقشه موجود برای برق رسانی، کابل‌ها و قوطی‌های انتظار پیش بینی می‌شود. در حقیقت می‌توان گفت ستون و تیرها در این سیستم‌ها حذف شده و سازه بصورت دیوار و سقف بتنی یکپارچه اجرا می‌شود. البته این پیش بینی برای محل نصب لوسترها و روشنایی‌های سقفی در دال‌های بتنی در سیستم قالب بندی معمولی نیز باید در نظر گرفته شود. در روش‌های سنتی برای ساخت محل نصب روشنایی و یا لوسترها از تکه‌های یونولیت استفاده می‌شود و پس از تمام شدن بتن‌ریزی و باز نمودن قالب‌ها، یونولیت را خارج کرده و بعد از انجام کارهای مربوط به برق کشی سقف، فضای خالی به جا مانده را مجدد با ملات پر می‌نمایند. برای راحتی اجرا آماده ساختن محل نصب روشنایی و لوسترهای سقفی، قوطی کلید و پریز سقفی یا همان سوئیچ باکس از جنس پلاستیک طراحی و تولید گردیده است، که از دو قسمت شامل درب و بدنه می‌باشد. قوطی کلید و پریز سقفی در انواع دیوارهای بتنی جهت نصب کلید و پریز و تقسیم‌های برق قابل استفاده می‌باشد. به این صورت که قطعات قبل از بتن‌ریزی روی شبکه آرماتوربندی نصب می‌گردند و لوله‌های برق به آن‌ها متصل می‌شود. این قوطی‌ها قبل بتن‌ریزی با توجه به نقشه برق ساختمان در محل درست جای گذاری شده و پس از اتمام بتن‌ریزی و باز نمودن قالب‌ها، با خارج کردن درب قوطی، کارهای مربوط به برق سقف، به راحتی انجام می‌شود، قوطی کلید و پریز سقفی دارای عمق 5 سانتیمتر بوده و از جنس پلی اتیلن فشرده تولید شده است.
محصولات بیشتر: انواع اسپیسر های آرماتور
نحوه استفاده قوطی کلید و پریز سقفی
روش استفاده از قوطی کلید پریز سقفی چگونه است؟

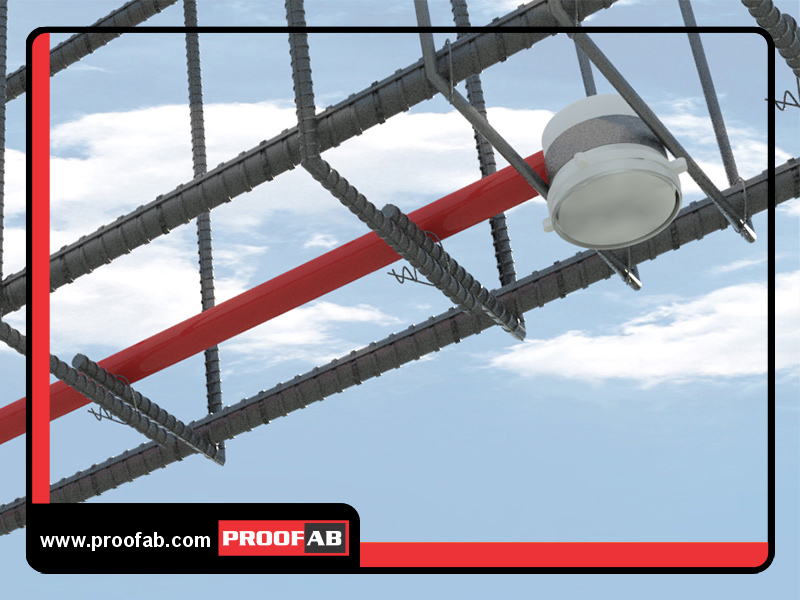

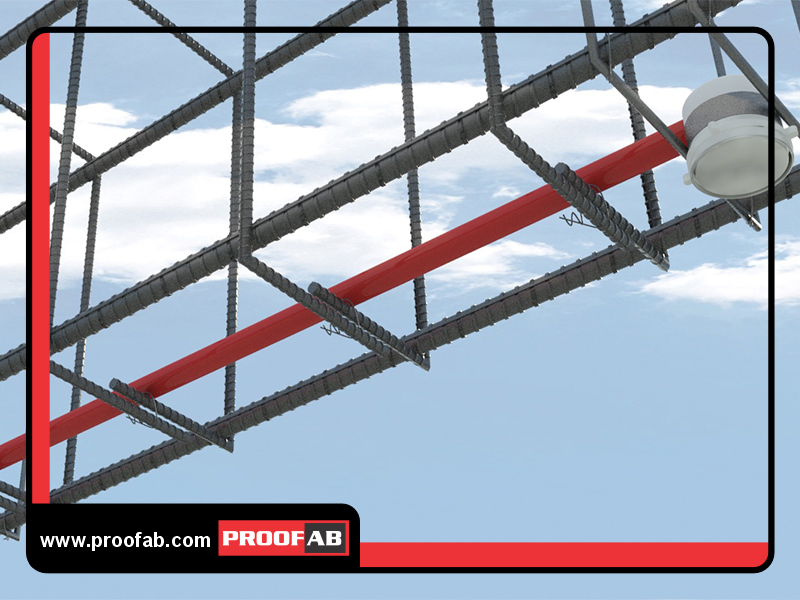

پس از تمام شدن آرماتوربندی دیوار و بستن قالب‌های دیوار، قالب کف سقف بسته می‌شود و بعد از اسپیسر گذاری، آرماتورهای سقفی شبکه‌ای پهن می‌شود. سپس با توجه به نقشه تاسیسات، لوله‌های برق جای گذاری می‌شوند و در محل‌هایی که قرار است خروجی روشنایی سقفی وجود داشته باشد، قوطی کلید و پریز سقفی نصب و ثابت سازی می‌شود. لازم به ذکراست که با توجه به نقشه تاسیسات، لوله‌های برق به حالت انتظار جای گذاری شده و به قوطی کلید و پریز سقفی می‌رسند تا بعد از پایان پروژه بتوانند با هدایت سیم و کابل‌های برق، طبق نقشه سیم کشی، عملیات برق رسانی را کامل کنند. قوطی کلید و پریز سقفی یا سوئیچ باکس دارای یک درب می‌باشد که برای جلوگیری از ورود بتن و شیره بتن به داخل قوطی در موقع بتن‌ریزی قرار داده می‌شود و پس از اتمام بتن‌ریزی و قالب برداری برداشته شده و کنش‌های مربوط به روشنایی سقفی انجام می‌شود.
ویژگی قوطی کلید و پریز سقفی
قوطی کلید و پریز سقفی دارای چه ویژگی‌هایی می‌باشد؟
- از خروج شیره بتن جلوگیری می‌کند.
- دارای کیفیت بالا و کم هزینه می‌باشد.
- جهت آب بند نمودن بولت بسیار مناسب می‌باشد.
- قابلیت چندین بار استفاده بعد از جدا نمودن مخروطی‌ها پس از بتن‌ریزی.
- مقاومت بالایی داشته و بسیار مستحکم می‌باشد.
- غیر قابل اشتعال بوده و در برابر حرارت مقاوم می‌باشد.
- از ویژگی عایق بودن برخوردار است.
- از خوردگی و خرابی جلوگیری می‌کند.
- از درب مناسب برخوردار بوده و از ورود گرد و غبار جلوگیری می‌کند.
کاربرد قوطی کلید و پریز سقفی
قوطی کلید و پریز سقفی دارای چه کاربردی می‌باشد؟
- موجب آسانی تعبیه محل نصب روشنایی و لوسترهای سقفی می‌شود
- دارای عمق 5 سانتیمتر می‌باشد
- از ورود بتن و شیره بتن به داخل قوطی جلوگیری می‌شود
میزان مصرف قوطی کلید و پریز سقفی
مقدار استفاده از قوطی کلید پریز سقفی چه میزان است؟
تعداد میزان استفاده از قوطی کلید و پریز سقفی، با توجه به نقشه برق و تعداد روشنایی سقفی لازم ساختمان و سایر سیستم‌ها مانند سیستم‌های امنیتی و ایمنی که نیاز به سیم کشی دارند تعیین می‌گردد.
قیمت قوطی کلید و پریز سقفی
قیمت هر بسته قوطی کلید پریز سقفی چقدر می‌باشد؟
| ردیف | شرح کالا | بسته بندی | قیمت هر بسته |
| 1 | قیمت قوطی کلید پریز سقفی | بسته 150 عددی | تماس بگیرید |
نکات قوطی کلید و پریز سقفی
چه نکاتی برای استفاده از قوطی کلید پریز سقفی باید رعایت گردد؟
بکار نبردن از قوطی کلید و پریز سقفی، قبل از اینکه بتن‌ریزی صورت بگیرد، می‌تواند سبب هزینه‌های سنگینی شود همانند برای حفر محل روشنایی سقفی یا وسایل ایمنی و اعلام حریق و... داخل سقف ایجاد نماید.
حتما درب قوطی موقع جای گذاری روی قوطی نصب گردد، زیرا در غیر اینصورت امکان ورود بتن و شیره بتن به داخل قوطی وجود دارد که بعد از سخت شدن تمیز کردن آن‌ها مشکل خواهد بود و در اجرای برق کشی سقف باعث اختلال خواهد شد.
محلی از سوئیچ باکس سقفی را که لوله برق به حالت انتظار به آن منتهی می‌شود، توسط تیغ یا گردبر با قطر مناسب بریده و سر لوله را وارد قوطی کلید و پریز سقفی کنید.
بسته بندی قوطی کلید و پریز سقفی
بسته بندی قوطی کلید پریز سقفی چگونه می‌باشد؟
| نام قطعه | عمق | تعداد در بسته | وزن بسته |
| Name | Depte | (QTY) Packing | (KG) Weight |
|
قوطی کلید و پریز سقفی Swich box 50 |
50 | 150 | 6/8 |
پرسش و پاسخ
- قوطی کلید و پریز چه کاربردی دارد؟
قوطی کلید و پریز برق یا سوئیچ باکس طراحی و تولید شده است که درون سازه آرماتور بندی قرار گرفته و پس از اتمام بتن‌ریزی و قالب برداری با برداشتن درب قوطی کلید و پریز دیواری، به راحتی کلید و پریز برق، درون آن جای گذاری می‌شود.
- قوطی کلید و پریز چند نوع دارد؟
قوطی کلید و پریز در دو نوع سقفی و دیواری تولید و ارائه می‌شود.
- استفاده از قوطی کلید و پریز چه مزایایی دارد؟
استفاده نکردن از قوطی کلید و پریز قبل از بتن ریزی می‌تواند هزینه‌های سنگینی را برای حفر محل روشنایی سقفی یا وسایل ایمنی و اعلام حریق و حفر محل نصب کلید و پریزها ایجاد نماید.
