PVC واتراستاپ

واتراستاپ PVC

واتر استاپ پی وی سی

PVC Waterstop

محصول واتراستاپ پی وی سی چیست ؟

یکی از مشکلاتی که در اجرای سازه های آبی وجود دارد نفوذ آب از درزهای اجرایی و انبساطی مانند مخازن و استخرها می‌باشد، و اصلی ترین نفوذ آب و همینطور محل برای عبور آب همین درزهای قطع بتن ریزی می‌باشند. در بسیاری از سازه های آبی قدیمی که به روشهای سنتی اجرا شده اند دیده شده که معضل کمبود آب دارند، و با توجه به بحران کم آبی که در کشور وجود دارد، یک معضل بزرگ به حساب می‌آید. به همین علت درزهای بتنی باید به کمک نوارهای آب بندی واتراستاپ، آب بندی شده تا بتوان درز انقطاع بتن را در برابر نفوذ آب، ایمن کرد. نوارهای آب بندی (واتراستاپ PVC) تولیدی شرکت شیمیایی بتن پلاست، با نوجه به دانش روز دنیا و بهترین مواد اولیه PVC (پلی وینیل کلراید)، توسط پیشرفته ترین ماشین آلات روز طراحی و تولید می شود. در اصل واتراستاپ PVC برای ممانعت از عبور آب در درزهای اجـرایی و انبساطی سازه های بتنی مــورد استفاده قرار می گیرد و از طریق گیره و یا مفتول به سازه میلگردی مورد نظر متصل می‌شود. واتـراستاپ درزهای اجرایی در عرض‌های 15-17-20-22-30-32-40 سانتی‌متربا ضخامت‌های 2 تا 6 میلیمتر قابل تولید است.

به طور کلی پی وی سی واتراستاپ یک ماده انعطاف پذیر می‌باشد که برای عایق رطوبتی مشترک در سازه‌های بتنی مورد استفاده قرار می‌گیرد. واتراستاپ های پی وی سی (پلی وینیل کلراید) معمولاً در عرض و یا در امتداد اتصالات در بتن تعبیه می‌شوند. PVC استاندارد صنعتی جهت واتراستاپ‌های انعطاف پذیر می‌باشد. این واتراستاپ آب بند خاصیت ارتجاعی ذاتی بالایی دارد و در برابر بسیاری از مواد شیمیایی موجود در آب بسیار مقاوم می‌باشد. هنگام تعیین واتراستاپ درزهای انبساطی، بررسی الزامات مهار شیمیایی، الزامات فشار هیدرواستاتیکی سر، نوع اتصال، الزامات حرکت مفصل، نوع مواد، و مشخصات و اندازه واتراستاپ بسیار ضروری می‌باشد.

نوارهای آب بندی واتراستاپ بنا به نیاز سازه بتنی با Elangation ( میزان ارتجاع ) 240 الی 450 قابل تولید می باشند. رول‌های واتراستاپ، معمولاً درطول 25 متری بسته بندی می شود.

انواع واتراستاپ پی وی سی تولیدی شرکت شیمیایی بتن پلاست عبارتند از:

واتر استاپ دیواری تخت، واتـراستاپ دیواری حفره دار، واتـراستاپ کفی تخت، واتراستاپ کفی حفره دار، واتراستاپ دیواری دمبلی تخت، واتر استاپ دیواری دمبلی حفره دار

استاندارد واتراستاپ: مقاومت در محیط های قلیایی طبق استاندارد ASTM D638

نحوه استفاده از واتراستاپ PVC:

روش استفاده صحیح از واتراستاپ PVC به چه صورت می باشد؟

انتخاب پهنای واتر استاپ

واتراستاپ‌های پی وی سی در پهناهای گوناگون در 15 – 17 – 20 – 22 – 24 – 30 – 32 و 40 سانتی‌متر طراحی و تولید و وارد بازار می‌شوند، که هر کدام با توجه به شرایط سازه بتنی که شامل ضخامت و پهنای بتن، فشارهای استاتیکی وارده، ارتفاع آب و... انتخاب شده و در سطح بتنی مورد استفاده قرار می‌گیرند. استفاده از واتراستاپ های آب بند در شرایط نرمال و سازه‌های با شرایط متوسط، برای انتخاب واتر استاپ معمولا باید پهنای و ضخامت دیواره یا کف بتنی مد نظر قرار داد. نکته ای که وجود دارد این است که حتی الامکان از واتراستاپ با پهنای کمتر از ضخامت دیواره یا کف استفاده نشود.

انتخاب پهنا و ضخامت واتر استاپ بر اساس فشار آب

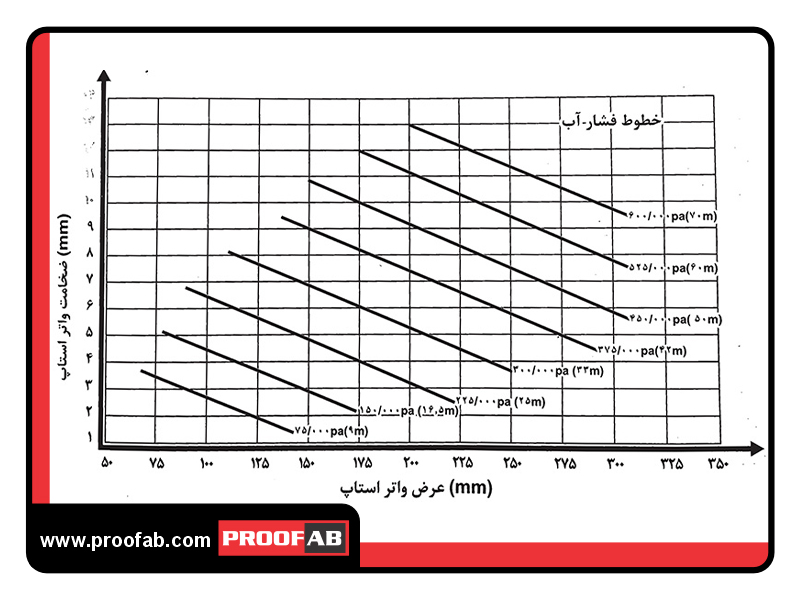

انتخاب نوارهای آب بندی واتر استاپ در دیواره ها و کف های بتنی از نظر پهنا و ضخامت، با فشار و ارتفاع آب موجود در سازه ارتباط مستقیمی دارد. به همین علت آزمایشات گسترده ای انجام شده و در نهایت بر اساس استاندارد EM110-2 پهنا و ضخامت مورد نیاز برای واتراستاپ با توجه به فشار و ارتفاع آب موجود در سازه مطابق نموداری که خدمتتان ارائه شده است باید انتخاب شود و مورد استفاده قرار گیرد.

نمودار واتراستاپ pvc

موارد مصرف واتراستاپ pvc:

واتراستاپ pvc چه کاربردهایی دارد؟

آب بندی درز سازه های بتنی در معرض فشارهای هیدرواستاتیکی
آب بندی درز سازه های بتنی در مجاورت آب و مایعات
آب بندی سدها، کانال ها و لوله های بتنی
آب بندی مخازن آب و مواد شیمیایی
آب بندی استخرها و دریاچه های مصنوعی
قابلیت استفاده در مقاطع بتن ریزی با فشارهای هیدرواستاتیکی بالا
امکان استفاده در انواع مخازن آبی با ارتفاعات گوناگون
مناسب برای آب بندی جکوزی و حوضچه های آبگرم
آب بندی تصفیه خانه های آب و فاضلاب
آب بندی تونل های انتقال آب
مناسب برای آب بندی درزهای اجرایی تونلهای انتقال ترافیک
مناسب برای آب بندی درزهای اجرایی تونل های راهسازی
آب بندی و ایمن سازی سیلوهای ذخیره آرد و گندم و حبوبات
قابلیت آب بندی سازه های در مجاورت آبهای زیرزمینی

خصوصیات ویژه :

خصوصیات ویژه واتراستاپ pvc چیست؟

انعطاف پذیری بالا در جهت طول و عرض
عامل بازدارنده عبور و نفوذ مایعات ازمحل قطع بتن ریزی
مقاوم در برابر اسیدها و مواد قلیایی
مدت زمان کارایی برابر با عمر سازه بتنی
قابلیت تولید در ضخامتها و عرضهای مختلف
قابلیت جوشکاری توسط هویه تبری و شمشیری
قابلیت اتصال سرد توسط چسب پی یو
قابلیت اتصال آسان توسط گیره واتر استاپ وسیم مفتول به میلگرد
مقاومت کششی بالاتر از استاندارد
نصب آسان در بازه دمایی20- تا 70+ درجه سانتیگراد
مقاومت در برابر PH های قلیایی مطابق استاندارد CRD C572
قابلیت تولید در Elangation مختلف
قابلیت تولید در ضخامت های مختلف
درصد جذب 0.001 پس از 24 ساعت در تماس بودن واتراستاپ با آب
کاملا ضدآب بوده و جلوی ورد آب به سازه های بتنی را می گیرد.
براحتی قابل نصب می باشد.
قابلیت تحمل فشارهای بالای آب را داراست.
در برابر تغییرات دمایی و حرارت از مقاومت مناسبی برخوردار می باشد.

جدول مشخصات فیزیکی و شیمیایی

مشخصات فیزیکی و شیمیایی واتراستاپ PVC چیست ؟

زرد	رنگ
13mpa	مقاومت کششی در جهت طولی
13mpa	مقاومت کششی در جهت عرضی
1/35±0/05gr/cm³	وزن مخصوص
≤20%	تغییر وزن پس از یک هفته غوطه وری در آب
≤360%	درصد ازدیاد طول در جهت عرضی
≤360%	درصد ازدیاد طول در جهت طولی
0/001	درصد جذب آب پس از 24 ساعت
78∼73	میزان سختی
6mpa	مقاومت در برابر پارگی
