میان بلت آب بند پلاستیکی

میان بلت آب بند پلاستیکی

Waterproofing Mid Bolt

میان بولت آب بند پلاستیکی

میان بلت آب بند پلاستیکی چیست؟

جهت بتن‌ریزی برای انواع دیوارهای بتنی که شامل دیوارهای برشی، کانال‌های انتقال آب، دیواره مخازن، تونل‌ها، استخرها، سدها و... می‌شود، حتما عملیات قالب بندی صورت گیرد که باید مناسب با ضخامت و قطر دیواره و نوع کاربری آن‌ها انجام شود. تقریباً در 95 درصد سیستم‌های قالب بندی دیوار برای مهار فشارهای هیدرواستاتیکی بتن در موقع بتن‌ریزی، باید آماده سازی لازم جهت مهار قالب‌ها برای پیشگیری از باز شدن قالب‌ها و از هم گسیخته شدن آن‌ها چاره‌ای اندیشید. از با اهمیت‌ترین تجهیزات در مهار فشارهای جانبی بتن، استفاده از بلت و مهره و واشر به همراه مهارهای پشت بند قالب‌ها می‌باشد. در سازه‌های آبی مقوله آب‌بندی سازه بتنی مطرح و بسیار حائز اهمیت می‌باشد، سوراخ ایجاد شده توسط بلت در بتن، بعد از تمام شدن بتن‌ریزی و قالب برداری و در آوردن بلت‌ها، سبب یک ضعف سازه‌ای می‌شود و باید جهت پر نمودن و همچنین آب‌بند کردن آن اقداماتی را انجام داد. پر کردن حفره ایجاد شده، با پر نمودن ملات‌های سیمانی، اللخصوص در دیواره‌های با ضخامت بالا و متراکم کردن آن برای جلوگیری از خروج آب، کاری بسیار دشواری است. بهترین و مناسب‌ترین روش آب بندی محل عبور بلت در بتن، قبل از بتن‌ریزی و در موقع کار گذاری بلت داخل سازه می‌باشد. میان بلت آب‌بند پلاستیکی که ارزان‌ترین و کم‌هزینه ترین نوع میان بلت جهت آب بند نمودن محل عبور بلت است، که از جنس پلاستیک طراحی و تولید گردیده است که از 5 قطعه تشکیل و مونتاژ شده و مورد استفاده قرار می‌گیرد. هزینه‌های استفاده از میان بلت آب بند پلاستیکی نسبت به میان بلت‌های دیگر 70 درصد کمتر بوده و مزیت‌های فراوانی را برای کارفرما ایجاد می‌کند. از مهم‌ترین کاربردهای میان بلت‌های فلزی و چدنی این است که استفاده از بلت یک تکه و معمولی است که از آن می‌توان در سایر پروژه‌ها نیز استفاده نمود. ولی در میان بلت‌های دیگر باید از بلت‌های با طول کوچکتر و یا بلت‌های بیرونی (یک طرف بلت دنده ریز و طرف دیگر دنده درشت) بکار برد، که قابلیت استفاده از بلت را در پروژه‌های دیگر محدود می‌کند و از این نظر نیز استفاده از میان بلت آب بند پلاستیکی مزیت‌های زیادی را برای کارفرما به ارمغان می‌آورد. میان بلت آب بند پلاستیکی به آسانی با افزایش دادن طول لوله آجدار پلاستیکی (قطعه میانی مجموعه میان بلت) قابلیت افزایش طول دارد، این در حالی‌ست که این مسئله در مورد میان بلت‌های چدنی و یا فلزی با محدودیت مواجه است و یا با هزینه بسیار بالاتری صورت می‌گیرد. قطعه‌های اصلی میان بلت آب بند تشکیل شده از مواد اولیه پلی وینیل می‌باشد و هیچ نوع اثر منفی نمی‌تواند بر بتن بگذارد، همینطورقطعه‌هایی از میان بلت که در بتن قرار می‌گیرند و خارج نمی‌شوند، که شامل ( لوله و رابط ) می‌شوند، و دارای آج و دندانه  در سطح خود می‌باشند تا بتوانند درگیری بهتری با بتن ایجاد نمایند.

برای اطلاعات بیشتر از محصولات مشابه، به دسته بندی اسپیسر و قطعات کمکی قالب بندی مراجعه کنید.

قطعات تشکیل دهنده میان بلت پلاستیکی

میان بلت پلاستیکی از چه قطعاتی تشکیل شده است؟

• رابط میان بلت پلاستیکی مخروطی
• میان بلت پلاستیکی لوله آجدار PVC
• آب بند کننده لاستیکی ساده که به آن ( استاپر U ) می‌گویند
• آب بند کننده لاستیکی لبه دار که به ( استاپر T ) نیز شناخته می‌شود

رابط میان بولت پلاستیکی

رابط میان بلت پلاستیکی چیست؟

رابط میان بلت پلاستیکی قسمت مابین مخروطی میان بلت و لوله آجدار است که بعد از اجـرا نمودن، داخل بتن به جا مانده و استاپرهای لاستیکی ساده و لبه دار درون رابط میان بلت پلاستیکی و لوله آجدار PVC ثابت سازی و تعبیه می‌گردد. رابـط میـان بلت پلاستیکی از نظـر هندسی به نوعی طراحی شده است که کاملا درگیر بتن است.

مخروطی میان بلت پلاستیکی

مخروطی میان بلت پلاستیکی چیست؟

قطعه نهایی در مراحل آب بندی محل عبور بلت از داخل بتـن تـوسط میـان بلت آب بند پلاستیکی، مخـروطی میـان بلت پلاستیکی می‌باشد که بعد از تمام شدن بتن‌ریزی و باز کردن قالب‌ها به واسطه‌ی انبر دست از دو سـر میان بلت خـارج شده تا قطعات لاستیکـی استاپـر راحت‌تـر درون سوراخ رابط میان بلت جـا زده شـوند.

اطلاعات بیشتر ؛ مخروطی میان بلت

آب بند کننده لاستیکی ساده (استاپر U )

آب بند کننده لاستیکی ساده (استاپر U) چیست؟

این قطعه به عنوان یک آب بند کننده میانی در مراحل آب بندی محل عبور بلت توسط میان بلت پلاستیکی آب بند مورد استفاده قرار می‌گیرد که پس از تمام شدن بتن‌ریزی و خارج کردن مخروطی میان بلت از انتهای میان بلت، توسط بکار بردن فشار به قسمت میانی لوله میان بلت هدایت شده وظیفه آب بند کردن قسمت میانی را بر عهده دارد. استاپر U از جنس PVC نرم و مقاوم تولید می‌شود.

آب بند کننده لاستیکی به صورت ساده و به نام (استاپر T)

آب بند کننده لاستیکی ساده (استاپر T) چیست؟

دو سر میان بلت این قطعه آب بند کننده در مراحل آب بندی محل عبور بلت توسط میان بلت پلاستیکی قرار می‌گیرد که پس از تمام شدن بتن‌ریزی و جدا نمودن قالب‌ها و خـارج کردن مخـروطی میـان بلت از دو طرف انتهـای میان بلت، توسط فشـار در دو انتهای میان بلت قرار گرفته می‌شود و همچنین وظیفـه آب بندی و بسته کردن دو سـر حفره خلق شده به واسطه میان بلت را به عهده دارد.

لوله آجدار PVC

لوله آجدار PVC  چیست؟

لوله آجدار PVC به عنوان یک قطعه‌ی واسطه در ساختار میان بلت آب بند پلاستیکی مورد استفاده قرار می‌گیرد و وظیفه کاهش یا افـزایش طول میان بلت آب بند پلاستیکی را در فرآیند تولید و مونتاژ به عهده دارد. علت آجدار شدن یا مضرس شدن (ناهمواری‌های مشخصی) سطح لوله درگیری بهتر لوله با بتن است. لوله آجدار پلاستیکی که با قطر خارجی 25 میلیمتر می‌باشد و همچنین قطر داخلی آن 22 میلیمتر است که جهت عبور بلت با قطر 16 و 18 میلیمتر مناسب و قابل استفاده می‌باشد.

کاربرد میان بلت آب بند پلاستیکی

میان بلت آب بند پلاستیکی چه کاربردی دارد؟

• مناسب جهت آب بندی مخازن و استخر
• استفاده از بولت موجب جلوگیری از بروز خسارات در آینده می‌شود
• قابلیت استفاده در دیوارهای شیبدار بتنی

مزایا میان بولت آب بند پلاستیکی

میان بلت آب بند پلاستیکی دارای چه مزایایی می‌باشد؟

• قابلیت آب بندی محل بولت بعد از اتمام بتن‌ریزی را دارا می‌باشد.
• از قیمت مناسبی برخوردار بوده و موجب کاهش هزینه تا 70 درصد نسبت به سایر روش‌ها آب بندی میان بلت می‌باشد.
• قابلیت افزایش طول فقط با تغییر سایز لوله آجدار پلاستیکی وجود دارد.
• موجب حفظ ثابت سازی و فاصله بین دو قالب روبروی هم جهت بتن‌ریزی می‌گردد.
• واکنش منفی با بتن ندارد.
• در برابر نفوذ آب از مقاومت بالایی برخوردار می‌باشد.
• قابلیت تحمل نیروهای فشاری و کششی وارد بر سازه را دارد.
• در برابر خوردگی بسیار مقاوم می‌باشد.
• از سازگاری با محیط زیست برخوردار می‌باشد.

نحوه استفاده میان بلت آب بند پلاستیکی

روش مصرف میان بلت پلاستیکی آب بند چگونه است؟

برای جایگذاری نمودن میان بلت آب بند پلاستیکی، در مرحله‌ی اول قطعات مخروطی و رابط میان بلت با لوله آجدار پلاستیکی مونتاژ می‌گردند. معمولاً این مونتاژ نمودن در کارخانه سازنده صورت می‌گیرد و میان بلت‌ها با توجه به در خواست مدنظر کارفرما تولید و مونتاژ و بسته‌بندی می‌شود.

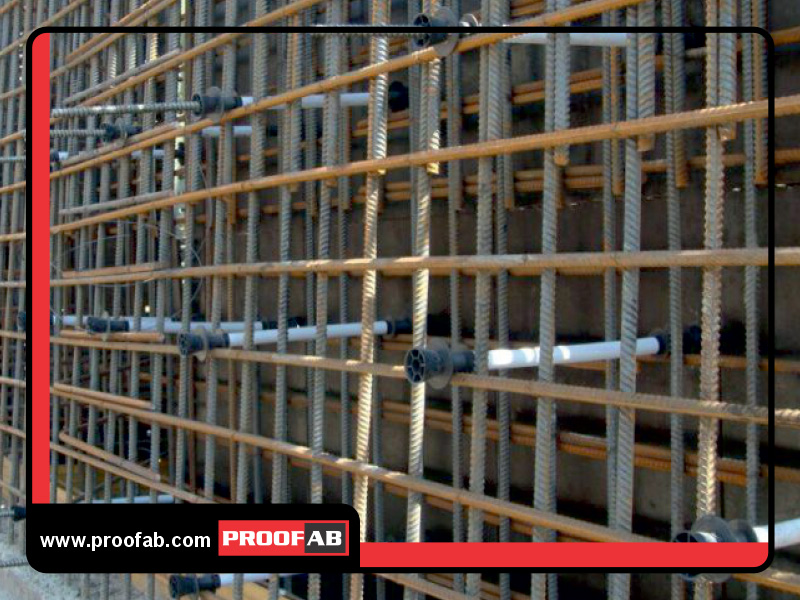

در نوبه اول شبکه میلگردی بافته شده و اسپیسرهای ویل فیکس برای تنظیم فاصله میان میلگرد و بدنه قالب، جایگذاری می‌گردد. در نهایت یک طرف از قالب بندی مونتاژ می‌شود. با توجه به ضخامت دیواره بتنی در فاصله‌های معین مابین قالب‌ها، از قالب‌های سوراخدار که دارای فاصله‌های استانداردی هستند، جای گذاری می‌شود. سپس در مرحله‌ بعدی، بلت مناسب با قطر دیواره و نوع مهاری‌های پشت قالب تعیین می‌گردد (طول بلت معمولا با توجه به ضخامت دیواره بعلاوه 40 الی 70 سانتیمتر و بر اساس مهارهای پشت قالب معین می‌شود). بلت از قسمت خارجی قسمت قالب‌بندی شده وارد شبکه میلگردی می‌شود. بعد از انجام مراحل قبل در ادامه، مرحله‌ی بعد میان بلت آب بند پلاستیکی به شکل غلاف برروی بلت جای داده می‌شود. پس از آن قالب بندی طرف دیگر را انجام داده و بلت از سوراخ قالب روبرو خارج می‌گردد. پس از آن توسط مهره و واشر مخصوص و مهاری‌های مناسب که با توجه به ضخامت سازه از جنس لوله یا قوطی یا ناودانی انتخاب می‌شود، سازه تثبیت گردیده و عملیات قالب بندی به اتمام می‌رسد.

پس از اینکه بتن‌ریزی و قالب برداری کامل شد، در سطح بتن پره‌های مخروطی میان بلت دیده می‌شود که جهت خارج نمودن آن باید از ابزاری همچون انبردست استفاده نمود. بعد از اینکه مخروطی میان بلت پلاستیکی خارج می‌شود باعث ایجاد حفره‌ای مخروطی شکل در بتن بصورت خالی می‌شود که در انتهای آن می‌توان به سوراخ رابط میان بلت دسترسی پیدا نمود. در مرحله اول آب بندی حفره ایجاد شده توسط میان بلت، ابتدا یک عدد آب بند کننده لاستیکی ساده یا همان (استاپر یو) را با فشار داخل حفره جای دهید و تا اوسط لوله آجدار پلاستیکی هدایت کنید و در مرحله دوم برای درگیر شدن لبه استاپر با لبه رابط، دو عدد آب بند کننده لاستیکی لبه دار (استاپر تی) را از دو سمت وارد حفره رابط میان بلت کنید. به این ترتیبی که بیان شد، تا این مرحله با جای گیری استاپرها آب بندی قطعی میان بلت صورت گرفته است اما به علت مطمئن شدن و نهایی شدن عملیات آب بندی، فضای مخروطی شکلی که از خروج مخروطی به جای مانده را توسط ملات آب بند که شامل ( ترکیب گروت + چسب بتن آب بند) می‌باشد را پر می‌کنیم.

برای اجرای جایگذاری قطعـات آب بند کننـده لاستیکی باید طبق ضـوابط و دستورالعمل‌های موجـود انجام گیرد. بعد از اینکه بتن‌ریزی تمام شد و بتن به گیرش رسید، قالب‌ها را باز نموده و مخروطی میان بلت، توسط انبردست از دو سطح بتن خارج کنید. در آخر حفره‌های به جای مانده از خروج مخروطی میان بلت، توسط ملات آب بند را پر کنید.

میزان مصرف میان بلت آب بند پلاستیکی

مقدار مصرف میان بلت آب بند پلاستیکی چقدر است؟

برای استفاده از میان بلت به طور معمول در حالت نرمال در هر مترمربع 2 عدد میان بولت، برای آب بندی مورد نیاز است، اما میزان استفاده دقیق‌تر از میان بلت آب بند پلاستیکی با توجه به تعداد بلت مورد نیاز برای مهار فشارهای جانبی بتن تعیین می‌شود.

نکات مهم جهت استفاده از میان بلت آب بند پلاستیکی

جهت استفاده از میان بلت آب بند پلاستیکی چه نکات مهمی وجود دارد؟

از میان بلت آب بند پلاستیکی جهت عبور بلت می‌توان استفاده نمود.

در این نوع حالت از ساختار میان بلت آب بند پلاستیکی استاپرها حذف خواهند شد.

وجود پلاستیک با سطح مقطع بزرگ در سطح می‌تواند ایجاد ضعف سازه‌ای در مقطع شود به همین خاطر میان بلت پلاستیکی داخل بتن باید خارج شود.

میان بلت پلاستیکی علاوه بر ایفای نقش آب‌بندی محل عبور بلت، از خارج شدن شیره بتن از سوراخ‌های سطح قالب به بیرون پیشگیری می‌کند.

استفاده از استاپرتی و یو طبق توضیحات مذکور در برای آب بندی قطعی لازم می‌باشد و مجاز به حذف و یا کم کردن استاپرها نمی‌باشیم.

برای عبور بلت با قطر 16 و 18 میلیمتر میان بلت آب بند پلاستیکی طراحی شده و همچنین جهت قطرهای بالاتر جوابگو نیست.

مراحل مونتاژ میان بلت آب بند پلاستیکی

مراحل موناژ آب بندی میان بلت پلاستیکی چگونه می‌باشد؟

مرحله 1 : در مرحله اول ابتدا شبکه میلگردی بافته شده و یک طرف از قالب بندی دیوار با توجه به نقشه اجرایی مونتاژ گردد. سپس یک عدد بلت تمام رزوه که بنا به قطر دیوار و وضعیت پشت بندها، طول آن تعیین شده است از قسمت بیرون قالب‌ها وارد سازه آرماتور بندی شود.

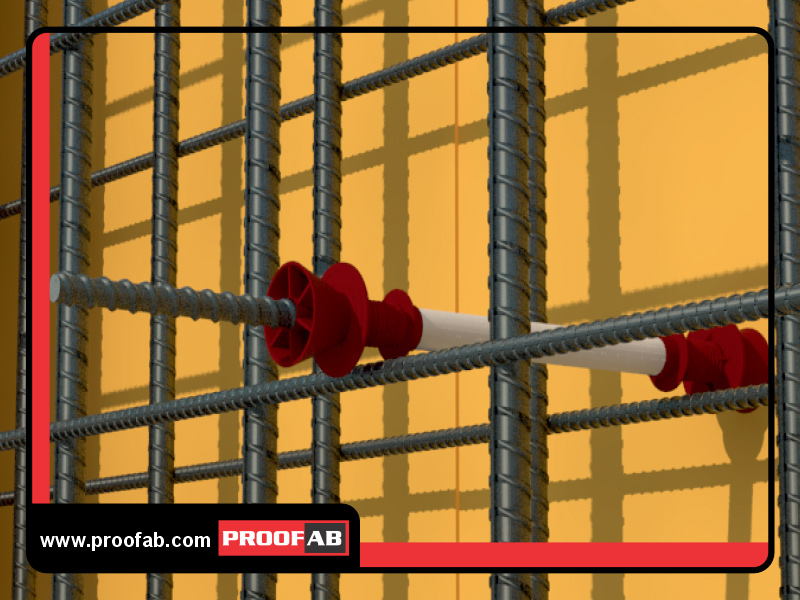

مرحله 2 : در مرحله دوم میان بلت مونتاژ شده که شامل رابط و مخروطی و لوله پلاستیکی آجدار می‌باشد را با توجه به قطر دیواره، انتخاب و روی بلت بصورت غلاف پوششی قرار دهید.

مرحله 3 : در مرحله سوم پس از جایگذاری و قرار گرفتن میان بلت پلاستیکی، قالب بندی سمت دیگر دیوار را کامل کنید. به این صورت که بدنه دو سوی قالب به دو انتهای میان بلت آب بند پلاستیکی بچسبد. به این نکته دقت کنید که بلت از دو طرف قالب‌ها به یک اندازه باید خارج گردد. پس از آن با بستن مهاری‌ها و مهره و واشر، سازه قالب بندی را تثبیت کنید.

مرحله 4 : درمرحله چهارم پس از اینکه نصب کامل قالب بندی دیوار از طرفین و ثابت سازی توسط مهاری‌ها و پشت بندها صورت گرفت، سپس مهره و واشر و حصول اطمینان از ایستایی و همچنین تحمل در برابر نیروهای هیدرواستاتیکی بتن توسط قالب، بتن ریزی صورت می‌گیرد.

مرحله 5 : پس از تمام شدن بتن‌ریزی و اینکه بتن به گیرش اولیه رسید، قالب‌های فلزی از دو سمت دیوار با برداشتن مهاری‌ها و مهره و واشر جدا می‌گردند و پس از آن عمل آوری بتن وعمل کیورینگ شروع شده و صورت می‌گیرد.

مرحله 6 : پس از خروج بلت، قسمت پره‌ای شکل قطعه مخروطی میان بلت در دو سوی دیوار، در سطح بتن مشاهده می‌شود. از نظر سازه‌ای وجود پلاستیک با سطح مقطع بزرگ در سطح بتن و به فرم تو خالی قادر است ضعف سازه‌ای برای آن مقطع ایجاد کند. با استفاده از ابزاری مانند انبردست، مخروطی را از سطح بتن خارج نموده تا به حفره رابط میان بلت که سوراخ آن هم اندازه با قطر داخلی لوله آجدار پلاستیکی است، دسترسی پیدا کنیم.

مرحله 7 : در مرحله هفتم جهت آب بندی نمودن حفره‌ی به جا مانده که حاصل از عبور بلت می‌باشد، یک عدد آب بند کننده لاستیکی ساده یا همان (استاپر یو) را با فشار طبق روشی که گفته شد به قسمت میانی سازه هدایت کنید تا سدی در برابر نفوذ آب از داخل حفره به وجود آید.

مرحله 8 : جهت افزایش ضریب اطمینان دو عدد آب بند کننده لاستیکی لبه دار یا استاپرتی را از دو طرف با فشار وارد دو سر رابط میان بلت می‌نماییم. به این نکته توجه کنید که استاپر تی را به حدی باید داخل حفره هدایت کنیم به صورتیکه لبه استاپر به لبه رابط میان بلت گیر کند.

مرحله 9 : برای حصول اطمینان از نفوذناپذیر شدن بتن و پر نمودن حفره مخروطی شکل به جای مانده از خروج مخروطی میان بلت، ملاتی متشکل از گروت و چسب بتن آب بند ساخته شده است و توسط آن حفره را پر می‌کنیم. اگر مراحل ذکر شده با دقت صورت گیرد آب بندی صد درصد توسط میان بلت آب بند پلاستیکی محقق خواهد شد.

قیمت میان بولت آب بند پلاستیکی

قیمت هر بسته میان بلت آب بند پلاستیکی چقدر می‌باشد؟

بسته بندی میان بلت آب بند پلاستیکی

بسته بندی میان بلت پلاستیکی آب بند چگونه است؟
