اسپیسر دابل فیکس
Doublefix Spacer
شرح اسپیسر پلاستیکی دوبل
اسپیسر پلاستیکی دابل فیکس چیست؟
در کثیری از موارد سازه‌های بتنی بصورت دال بتنی اجرا می‌گردند که نیاز به قرارگیری دو شبکه یا دو ردیف میلگرد، برای مسلح سازی بتن می‌باشد. اگر بخواهیم برای اسپیسرهای ردیف پایین و ردیف بالا به شکل جداگانه اسپیسر مصرف کنیم از نظر اقتصادی کم هزینه نمی‌باشد و از طرفی دیگر، در کثیری از مقاطع شبکه‌های میلگردی پایین برای قرارگیری اسپیسر مورد نیاز کاربری، برای مش بالا ایجاد مزاحمت خواهند نمود. به همین علت اسپیسر ویژه دابل فیکس، طراحی و تولید شده است. این اسپیسر از دو قسمت پایه و هد ساخته شده و داخل یکدیگر مونتاژ می‌شوند. قسمت پایه اسپیسر پلاستیکی دابل فیکس مخصوص قرارگیری مش‌های ردیف پایین دال و قسمت هد نیز مخصوص قرارگیری مش‌های ردیف بالا در دال می‌باشند. اسپیسر دو مش دابل فیکس قادر به تحمل بار نقطه‌ای 150 تا 200 کیلوگرم را دارا می‌باشد که بر اساس ارتفاع اسپیسر متغیر خواهد بود. قسمت پایه به دلیل پهنای کافی، قابلیت جای دادن میلگرد با سایز آزاد را دارد اما با ملاحظه توان باربری فاصله نگهدار پلاستیکی دو مش، بیشترین میلگرد 28 میلیمتر برای قرارگیری روی پایه توصیه می‌گردد. قسمت هد کاور پلاستیکی دابل فیکس، نیز توان جای دادن میلگرد تا حداکثر قطر 18 میلیمتر را دارد. این اسپیسر با قابلیت تنظیم فاصله افقی بین شبکه‌های آرماتوربندی، در سازه‌های بتنی شناخته می‌شود. وظیفه اصلی این محصول حفظ نمودن فاصله افقی بین دو شبکه آرماتوربندی می‌باشد که این یکی از ویژگی‌هایی است که با دقت بالایی تنظیم و همچنین حفظ فاصله را به این اسپیسر می‌دهد.
این اسپیسر پلاستیکی بتن از دو قسمت پایه و سر ایجاد شده است بطوریکه این دو جزء در داخل یکدیگر مونتاژ می‌گردند. قسمت پایه این اسپیسر دابل فیکس برای قرار دادن ردیف پایین مش (تقویت کننده) در دال بتنی طراحی شده است. قسمت سر اسپیسر نیز جهت قرار دادن ردیف بالای مش در دال می‌باشد. اساساً این نوع اسپیسرها دوبار تثبیت کننده فاصله و تراز مناسب میلگردهای تقویت کننده در ساختار بتنی را تضمین می‌کنند. این نوع اسپیسرهای پلاستیکی آرماتور معمولاً در دال‌های بتنی و کف با ضخامت بالا که به دو ردیف میلگرد برای آرماتور نیاز دارند مورد استفاده قرار می‌گیرند.
برای دیدن محصولات مشابه می‌توانید به دسته بندی اسپیسر و قطعات کمکی قالب بندی مراجعه کنید.
کاربرد اسپیسر دابل فیکس
اسپیسر پلاستیکی دابل فیکس چه کاربردی دارد؟
-
قادر به تحمل بار نقطه‌ای 150 تا 200 کیلوگرم می‌باشد
-
بیشترین سایز میلگرد جهت قرارگیری روی پایه 28 میلیمتراست
-
هد کاور پلاستیکی دابل فیکس توانایی جای دادن میلگرد تا حداکثر قطر 18 میلیمتر را دارد
-
متفاوت بودن دو بال پایه اسپیسر و قابلیت قرارگیری میلگردها به صورت قطع کننده بر روی هم
ویژگی اسپیسر دابل فیکس
اسپیسر دابل فیکس دارای چه ویژگی‌هایی می‌باشد؟
- موجب حفظ فاصله عمودی دو شبکه آرماتور می‌گردد.
- به صرفه و کم هزینه است.
- موجب سرعت اسپیسر گذاری می‌شود.
- سبب دقت بالا در فاصله گذاری می‌شود.
- از دوام و استحکام بالایی برخوردار بوده و در برابر شرایط محیطی مقاوم می‌باشد.
- سبب کاهش تخریب و زنگ زدگی میلگردها می‌شود.
- سبب افزایش عمر سازه می‌شود.
- دارای تنوع در سایزهای مختلف می‌باشد.
نحوه استفاده اسپیسر دابل فیکس
به چه صورت می‌توان از از اسپیسر پلاستیکی دابل فیکس استفاده نمود؟

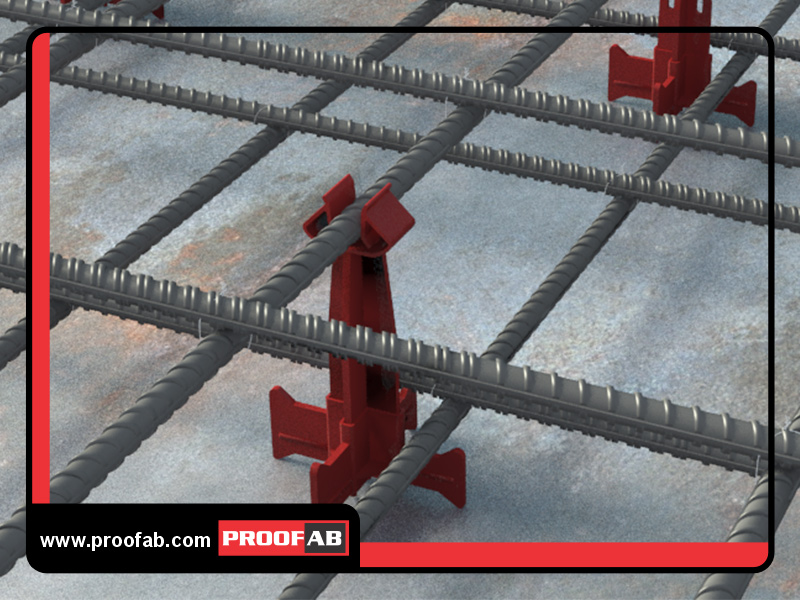

در مرحله اول نری یا هد را داخل شیار وجود داشته در پایه قرار دهید و تا اندازه‌ای بفشارید که به انتهایی‌ترین قسمت پایه فرو رود. سپس میلگردهای مش زیرین را روی پایه بگذارید. لازم به ذکر است که ارتفاع دو بال پایه اسپیسر دابل فیکس، با دو بال دیگر متفاوت می‌باشد و این قابلیت را می‌دهد که میلگردها بصورت قطع کننده روی هم قرار گیرند. بعد از بافتن و چیدن میلگردهای ردیف پایین، میلگردهای مش بالا داخل شاخک‌های کارگیر هد دابل فیکس، قرار می‌گیرند.
دال‌های دو محور با وزن سنگین :
با محاسبه نمودن وزن شبکه میلگردی در 1 مترمربع و همچنین در نظر گرفتن توان باربری اسپیسر پلاستیکی دابل فیکس، تعداد موردنیاز فاصله نگهدار پلاستیکی دو مش جهت یک مترمربع تعیین می‌شود. دقت کنید چنانچه شبکه آرماتورها بیش از حد سنگین باشند به شکل کمکی از اسپیسرهارد فیکس با فواصل 1 الی 2 متر از یکدیگر برای مش‌های پایین و بالا استفاده کنید.
دال‌های دو شبکه با وزن نرمال:
اندازه‌ی مصرف استاندارد 4 عدد اسپیسر دابل فیکس در هر مترمربع است.
نکات مهم اسپیسر دابل فیکس
چه نکات مهمی در مورد اسپیسر دابل فیکس وجود دارد؟

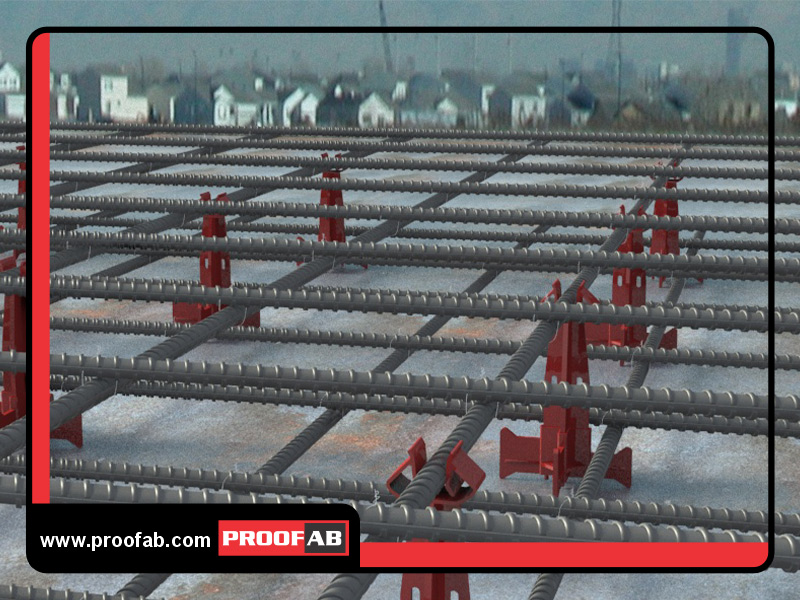

اسپیسر دو شبکه دابل فیکس مخصوص استفاده در سقف‌های دال بتنی و یا کف‌های بتنی با ضخامت نسبتاً بالا می‌باشند و برای مسلح سازی آن‌ها از دو ردیف میلگرد استفاده می‌شود.
به طور رایج در هر مترمربع 4 عدد اسپیسر دابل فیکس مورد استفاده قرار می‌گیرد، اما با توجه به وزن یک مترمربع سازه میلگردی و همچنین با در نظر گرفتن توان باربری نقطه‌ای اسپیسر دابل فیکس تعداد مناسبی جهت هر مترمربع را می‌توان به دست آورد.
اگر بعد از محاسبه کردن وزن یک مترمربع سازه میلگردی، با توجه به بارهای مرده و زنده، وزن پایینی برای سازه محاسبه شد، می‌توان فاصله‌ها را بیشتر کرد و برعکس زمانیکه وزن یک مترمربع از سازه فولادی، با در نظر گرفتن سایر نیروهای وارده در موقع اجرای پروژه، بیش از توان تحمل 4 عدد اسپیسر دابل فیکس ( در حالت نرمال ) در یک مترمربع باشد، می‌توان تعداد اسپیسر مصرفی را بالا برد.
در صورتیکه در شرایط ویژه وزن شبکه میلگردی پایین سنگین‌تر از حد نرمال و معمولی باشد، بصورت کمکی می‌توان از پایه دابل فیکس به شکل تکی استفاده نمود.
البته این کار با بکارگیری از سایر اسپیسرها، مانند هاردفیکس‌ها نیز قابل انجام است.
به این نکته دقت کنید چنانچه در صورت سنگین بودن شبکه میلگردی بالا، در فواصل منظم، می‌توان از هاردفیکس‌ها به عنوان تقویت کننده در لابه لای اسپیسرها استفاده نمود.
قیمت اسپیسر دابل فیکس
قیمت اسپیسر دابل فیکس چقدر می‌باشد؟
| ردیف | شرح کالا | سایز میلگرد | تعداد در بسته | قیمت هر بسته |
| 1 | قیمت اسپیسر دابل فیکس 25/40 | 32 ≤ | 200 | تماس بگیرید |
| 2 | قیمت اسپیسر دابل فیکس 90 | 10-22 | 400 | تماس بگیرید |
| 3 | قیمت اسپیسر دابل فیکس 100 | 10-22 | 400 | تماس بگیرید |
| 4 | قیمت اسپیسر دابل فیکس 110 | 10-22 | 400 | تماس بگیرید |
| 5 | قیمت اسپیسر دابل فیکس 120 | 10-22 | 400 | تماس بگیرید |
| 6 | قیمت اسپیسر دابل فیکس 130 | 10-22 | 400 | تماس بگیرید |
| 7 | قیمت اسپیسر دابل فیکس 140 | 10-22 | 400 | تماس بگیرید |
| 8 | قیمت اسپیسر دابل فیکس 150 | 10-22 | 200 | تماس بگیرید |
| 9 | قیمت اسپیسر دابل فیکس 180 | 10-22 | 200 | تماس بگیرید |
بسته بندی اسپیسر دابل فیکس
بسته بندی اسپیسر دابل فیکس به چه صورت می‌باشد؟
| نام محصول | سایز | سایز میلگرد | تعداد در بسته | وزن بسته |
| Name | Size | Bar size | (QTY) Packing | (KG) Weight |
| پایه اسپیسر دابل فیکس Down 25/40 | 25/40 | 32 ≤ | 200 | 7/6 |
| نری اسپیسر دابل فیکس Up 90 | 90 | 10-22 | 400 | 9/6 |
| نری اسپیسر دابل فیکس Up 100 | 100 | 10-22 | 400 | 10 |
| نری اسپیسر دابل فیکس Up 110 | 110 | 10-22 | 400 | 10/8 |
| نری اسپیسر دابل فیکس Up 120 | 120 | 10-22 | 400 | 12/1 |
| نری اسپیسر دابل فیکس Up 130 | 130 | 10-22 | 400 | 13/3 |
| نری اسپیسر دابل فیکس Up 140 | 140 | 10-22 | 400 | 16/9 |
| نری اسپیسر دابل فیکس Up 150 | 150 | 10-22 | 200 | 11 |
| نری اسپیسر دابل فیکس Up 180 | 180 | 10-22 | 200 | 8/5 |
دانلود PDF
از بخش زیر مینوانید کاتالوگ برگه فنی یا کاتالوگ کل گروه رو دانلود کنید
| دانلود برگه فنی | کاتالوگ گروه | کاتالوگ جامع |
