واتراستاپ چیست؟ انواع واتراستاپ و نحوه ی اجرا

نوار واتراستاپ چیست؟

واتراستاپ نوعی نوار مقاوم و انعطاف پذیر است که برای جلوگیری از نفوذپذیری در نقاطی که دو قطعه بتن به یکدیگر متصل می‌شوند، مورد استفاده قرار می‌گیرد. این نوارها توسط گیره و یا مفتول به میلگردهای سازه متصل می‌شوند و برای آب بندی استخر، دریاچه مصنوعی، سدها و به ویژه پروژه‌های زیرزمینی مانند تونل‌ها بکار می‌روند.

اصلی‌ترین نقاط برای عبور آب و رطوبت در استخرها و سازه‌های آبی دیگر، همین درزهای قطع بتن‌ریزی است. در استخرهای قدیمی که با روش‌های سنتی اقدام به ساخت استخر کرده‌اند، کاهش میزان آب بسیار دیده می‌شود و این مشکل بسیار شایع است.

شرکت شیمیایی بتن پلاست یکی از برترین تولید کنندگان انواع نوار واتراستاپ آببند است که با در نظر گرفتن استانداردهای جهانی و بهترین مواد اولیه، اقدام به تولید این نوارهای آببندی وحل مشکل نفوذ رطوبت در درزهای بتن‌ریزی کرده است. واتراستاپ‌های تولیدی این مجموعه با ایجاد یک سد مطمئن در مسیر عبور آب، دوام و آب‌بندی سازه‌های بتنی را در طولانی‌مدت افزایش می‌دهند.

بیشتر بدانید؛ واتراستاپ پی وی سی (pvc) چیست؟

انواع واتراستاپ و کاربرد هر یک

1. واتراستاپ pvc

واتراستاپ pvc شامل انواع مختلفی است که هرکدام خواص و کاربردی متفاوت دارند. انواع واتراستاپ پی وی سی به شرح زیر هستند:

• واتراستاپ دیواری تخت: این نوار آب بندی بتن، مناسب برای اجرا در سیلوهای ذخیره آرد و گندم، تونل‌های انتقال ترافیک و مایعات فشار منفی (نفوذ رطوبت از بیرون به درون سازه) است.

• واتراستاپ دیواری حفره دار: مناسب جهت اجرا در استخرهای شنا و پرورش ماهی، کانال‌های انتقال آب، مخازن ذخیره سوخت و مواد شیمیایی

• واتراستاپ کفی تخت: قابلیت نفوذناپذیر ساختن درزهای اجرایی کف‌های وسیع، کف سیلوهای ذخیره گندم و آرد و تمامی کف‌های با فشار منفی رطوبت (نفوذ رطوبت از بیرون به درون سازه)

• واتراستاپ کفی حفره دار: آب بندی درزهای انبساطی در کف سازه، کف سازه‌های آبی گسترده، کف استخرهای شنا و پرورش ماهی، کف تمامی مخازن و حوضچه‌ها و انبارهای ذخیره گندم و آرد

• واتراستاپ دمبلی تخت: مناسب جهت نفوذناپذیر ساختن و آب بندی درزهای اجرایی که دارای فشار استاتیکی بالا هستند. درزگیری سیلوهای ذخیره گندم و آرد با فشار بتن‌ریزی و استاتیکی بالا، درز فوندانسیون و دیوارهای پرحجم و همچنین مقاطع بتنی حجیمی که در معرض فشار منفی قرار دارند.

• واتراستاپ دمبلی حفره دار: قابلیت آب بندی سد و دریاچه‌های مصنوعی، سازه‌ها و استخر و جکوزی‌هایی که حجم بتن‌ریزی بالایی دارند، تونل‌های انتقال آب با فشار بالای استاتیکی

2. واتراستاپ بنتونیتی

واتراستاپ بنتونیتی، هنگام تماس با آب منبسط می‌شود و از عبور آب به درزهای بتن‌ریزی شده جلوگیری می‌کند. از این نوار برای کاربردهای مختلف از جمله: درزهای سطوح عمودی و افقی، سدها و تونل‌ها و...، فوندانسیون‌ها و سازه‌های مدفون و نیمه مدفون، تصفیه خانه‌های آب و فاضلاب، دیوارهای باربر و مقاطع بتنی برشی، دور لوله‌ها و جایگزینی مناسب برای فلنج‌های آب بند (اتصال لوله‌ها یا ریل‌ها) استفاده می‌شود.

3.  واتراستاپ هیدروفیلی

واتراستاپ هیدروفیلی برای درزهای اجرایی که دائما یا موقتا با آب و رطوبت در تماس هستند مناسب است. نوار هیدروفیلی پس از تماس با آب دچار افزایش حجم می‌شود. این افزایش حجم 6 ساعت پس از نفوذ آب شروع می‌شود و بعد از گذشت 14 روز به حدود 400% می‌رسد.

از فواید استفاده از این واتراستاپ هیدروفیلی، کاهش میزان ریسک و خطای آن نسبت به واتراستاپ pvc است.

نکته: از این نوار فقط باید در درزهای اجرایی استفاده شود و استفاده از آن در درزهای انبساطی ممنوع است.

روش اجرا و نصب واتراستاپ

از مهم ترین قسمت‌های استفاده از واتراستاپ در سازه‌های بتنی، اتصال این نوار پلاستیکی مقاوم به سازه میلگردی است. نصب غلط و غیراصولی باعث جداشدن و یا پارگی  نوار در هنگام فرآیند بتن ریزی می‌شود و خسارات زیادی را به بار می‌آورد.

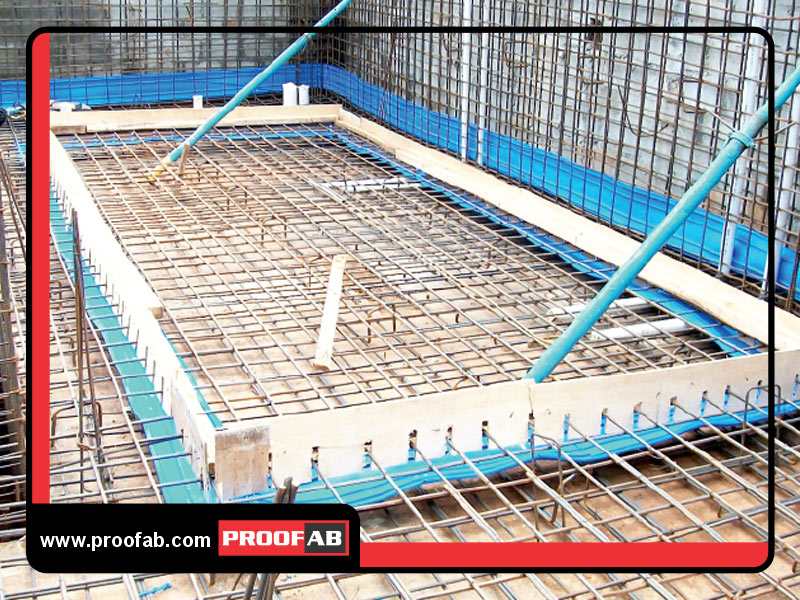

اتصال واتراستاپ پی وی سی

به 2 روش زیر قابل اجرا است:

الف- اتصال به کمک گیره مخصوص:

بهترین روش نصب واتر استاپ به شبکه میلگردی، استفاده از گیره فولادی مخصوص است. در این روش، یک میله کمکی مورد نیاز است تا گیره روی آن قرار بگیرد و با اعمال فشار، فک‌های گیره به شبکه میلگردی متصل شود. پیشنهاد می‌شود در هر 50cm یک عدد گیره را در هر طرف قرار دهید.

ب- اتصال توسط مفتول:

سوراخ کردن واتر استاپ به هیچ وجه پیشنهاد نمی‌شود اما گاهی اوقات پیشنهاد می‌‌شود که توسط مفتول به شبکه میلگردی وصل گردد. در این فرآیند احتمال کشیدگی و درنهایت پارگی این نوار در اثر بتن ریزی امکان‌پذیر است.

برای این روش از اتصال، ابتدا لبه‌های واتر استاپ را با فواصل  منظم و قرهای مشخص شده پانچ کنید و حلقه فولادی مخصوص در آن‌ها قرار داده و فشرده کنید تا پس از رد کردن سیم مفتول، مقاومت و دوام لازم را در برابر پاره شدن داشته باشد.

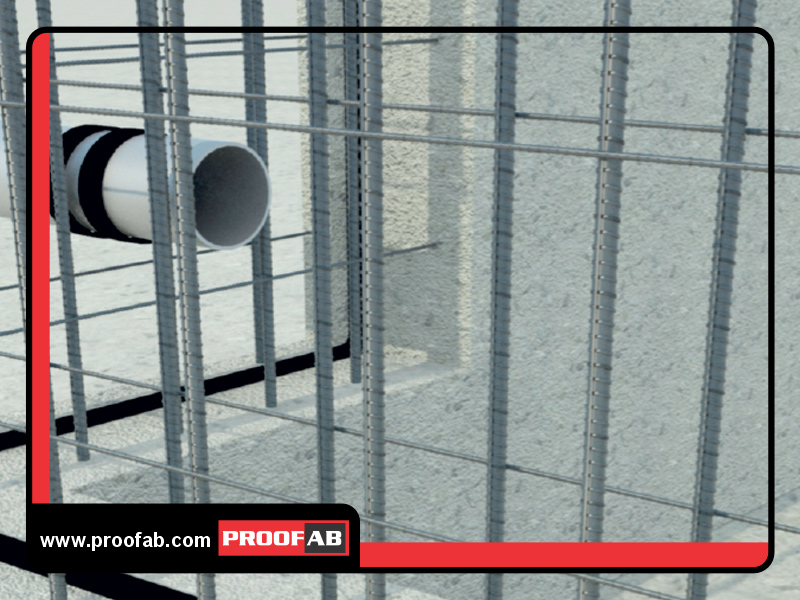

اتصال نوار واتر استاپ بنتونیتی

• قبل از نصب، کلیه سطوح زیرکار باید خشک، تمیز و از هرگونه آلودگی پاک گردد.
• برای اتصال این نوار آببند از چسب مخصوص استفاده کنید.
• در درزهای سقفی یا عمودی، استفاده از میخ برای اطمینان از عدم گسیختگی نوار از بتن مجاز است.
• تنها کافی است دو لبه نوار را به یکدیگر متصل و محکم فشار دهید تا ثابت گردد. (با این روش نیازی به اورلب کردن نیست.)

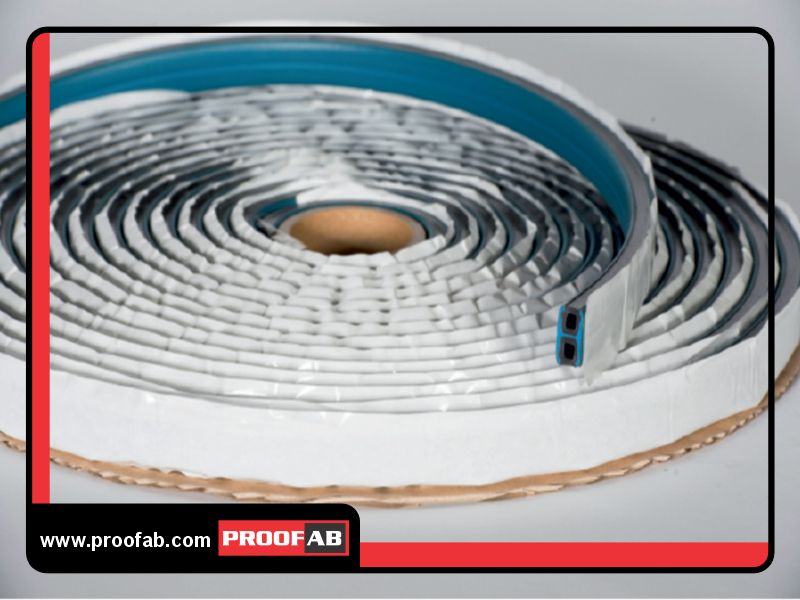

اتصال نوار واتر استاپ هیدروفیلی

• کلیه سطوح باید خشک، تمیز و عاری از آلودگی و ذرات سست و چسبنده باشد.
• نوار آببند را در محل موردنظرتان قرار دهید. (دقت کنید که فاصله نوار آببند از لبه‌ها باید حداقل 8cm باشد.)
• با کمک چسب، میخ یا پیچ، نوار پلاستیکی واتر استاپ را به سطح زیرآیند وصل کنید. (فاصله میخ و پیچ‌ها از یکدیگر نباید بیشتر از 25cm باشد)
• در انتهای رول‌ها حداقل 3cm اورلپ لحاظ گردد.
• پیشنهاد می‌شود قبل از قرار گرفتن در شیار و درز موردنظر، روی سطحی که زیر دیوار قرار می‌گیرد یک لایه از مواد آب بند کننده پایه سیمان کریستال شونده و نفوذگر به طور رقیق اعمال گردد.
• در اتصالات افقی و عمودی، گوشه‌های نوار هیدروفیلی را توسط کاتر با زاویه °45 ببرید و قسمت عمودی را روی تکه افقی قرار دهید.
• در اتصالات به شکل + ، 4 قسمت از نوار را با زاویه °45 بریده و به صورت نوک پیکان برش بزنید. این 4تکه را به یکدیگر با میخ و پیچ ثابت کنید.
• برای اتصال به شکل T شکل، دو تکه ساده نوار را به طور عمود برهم قرار دهید و با پیچ و میخ ثابت نمایید.
• بتن‌ریزی باید بلافاصله پس از قرارگیری نوار هیدروفیلی انجام شود.

بسته بندی

قیمت واتراستاپ

واتراستاپ‌ها از جمله مصالح کلیدی در ایزولاسیون درزهای بتن‌ریزی محسوب می‌شوند و نقش حیاتی در افزایش دوام و کاهش نفوذپذیری سازه‌های بتنی دارند. در این میان، سه نوع رایج واتر استاپ شامل واتراستاپ پی‌وی‌سی (PVC)، واتراستاپ بنتونیتی و واتراستاپ هیدروفیلی وجود دارند که از لحاظ ساختار، عملکرد و در نهایت قیمت، تفاوت‌های قابل ‌توجهی دارند. انتخاب بین این سه نوع نوار بستگی به شرایط اجرایی، میزان آب ‌بندی مورد نیاز، فشار هیدرواستاتیکی و بودجه پروژه دارد. اگرچه واتر استاپ PVC گزینه‌ای اقتصادی‌تر محسوب می‌شود، انواع بنتونیتی و هیدروفیلی برای کاربردهای خاص که نیاز به عملکرد منبسط ‌شونده دارند، مناسب‌تر خواهند بود، هرچند که هزینه اولیه بالاتری دارند و نیازمند دقت بیشتری در نصب هستند.

این واتراستاپ‌ها با توجه به کیفیت و نوع استفاده در انواع مختلفی توسط شرکت شیمایی بتن پلاست تولید می‌شوند. برای کسب اطلاعات بیشتر، اطلاع از قیمت واتراستاپ و همچنین دریافت مشاوره، از طریق چت واتساپ یا شماره‌های درج شده در صفحه تماس باما، با کارشناسان فروش سایت پروفاب تماس حاصل فرمایید.
